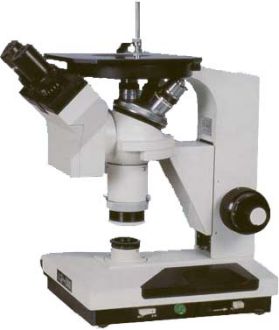

15J型測量顯微鏡

產品分類：金相顯微鏡

產品概述：15J型測量顯微鏡儀器：主要用途測量顯微鏡是光學計量儀器之一種,它的結構簡單,操作方便,適用範圍極廣。

15J型測量顯微鏡儀器的主要用途：

1.直角座標中測定長度，例如測定孔距，基麵距離，刻線距離，刻線寬度，鍵槽
寬度，狹縫寬度，通孔圓直徑等等。
2.轉動度盤測定角度，例如對刻度盤，樣板、量規，鑽孔模板及幾何形狀複雜的零件進行角度測量。
3.用作觀察顯微鏡，以比較檢查工作表麵光潔度，鑒定冶金工業的礦石標本。檢定印刷照相製版，檢驗紡織纖維等.

15J型測量顯微鏡儀器的主要技術指標：

1.x軸移動測量範圍：50毫米；
2.y軸移動測量範圍：13毫米；
3.測微器分度值：0.01毫米；
4.測量台轉動範圍：不限；
5.測量台刻度盤分度範圍：0° - 360° ；
6.測量台刻度盤之分度值：1° ；
7.測量台刻度盤遊標讀數示值：6 ；
8.照明方式：反射光(自然光)；
9.測量精度：儀器值誤差(5+L/15)微米；
10.儀器示值誤差：包括測量誤差與儀器係統誤差；
11.儀器之主要尺寸：測量台與物鏡間之距離：80毫米；
12.測量工作台直徑：120毫米；
13.儀器外形尺寸：高325*長262*寬220毫米；
14.儀器重量級：約10.6公斤。

15J型測量顯微鏡光學參數：

物鏡		目鏡		顯微鏡放大倍數	工作距離（毫米）	視場直徑（毫米）
放大倍數	焦距（毫米）	放大倍數	焦距（毫米）
2.5X	43.40	10X	25.00	25X	58.84	5.6
10X	17.13			100X	7.81	1.4
