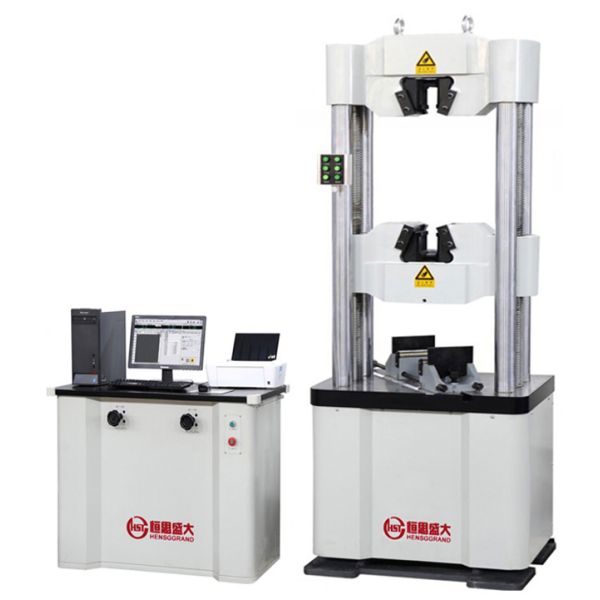

伺服式萬能試驗機

伺服式萬能試驗機設備用途：適用於金屬材料的拉伸、壓縮、彎曲和剪切試驗，也可用於水泥、混凝土等非金屬材料的抗壓和抗折試驗。增加專用輔具後，可進行緊固件、鋼絲繩、構件的力學性能試驗，是航空航天部門、工程質量檢測、大專院校、工礦企業、科研單位理想的高品質檢測設備。試驗操作和數據處理符合GB/T228-2010《金屬材料室溫拉伸試驗方法》，執行GB、ISO等多種試驗標準。

伺服式萬能試驗機產品主要特點：

1、結構緊湊，油缸下置式、整機結構緊湊、布局合理,試驗室安裝方便；

2、采用橫穿移動橫梁的蝸輪蝸杆傳動機構來調整試驗空間，具有調整試驗空間時不需要絲杠旋轉的特點，使傳動係統與定位係統徹底分離，加載係統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性；獨特的絲杠間隙消除機構，保證了試驗加載的連續性；

3、負荷測量：采用高精度油壓傳感器、線性重複性好，抗衝擊能力強、穩定可靠、壽命長等優點；

4、位移測量：采用進口光電編碼器、精度高、穩定可靠；

5、變形測量：采用高精度應變式引伸計精度高、穩定經濟實用；

6、自動夾持：采用獨立的液壓夾緊裝置，自動夾緊，夾持可靠，安全性高；

7、多重保護：具有軟件和硬件雙重保護，活塞行程機械和電氣雙重保護，超過負荷的2～10%時，自動實現安全保護；

8、自動校準：負荷、變形、位移自動校準；

9、試驗結果求取：可根據用戶要求自動求取，ReH、ReL、Fm、Rp0.2、Rt0.5、Rm、E等試驗結果；

10、試驗數據以數據庫化管理：試驗機軟件采用Access數據庫進行管理；

11、預留數據接口，可直接與網絡連接，實現資源共享；

12、多種控製方式：力、位移、變形三閉環、多步程控包括金屬拉伸試驗、專業用戶“控製程序編輯器”軟件，用戶可以根據實際需要，靈活定製特定的控製程序。

伺服式萬能試驗機產品主要特點：

1、結構緊湊，油缸下置式、整機結構緊湊、布局合理,試驗室安裝方便；

2、采用橫穿移動橫梁的蝸輪蝸杆傳動機構來調整試驗空間，具有調整試驗空間時不需要絲杠旋轉的特點，使傳動係統與定位係統徹底分離，加載係統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性；獨特的絲杠間隙消除機構，保證了試驗加載的連續性；

3、負荷測量：采用高精度油壓傳感器、線性重複性好，抗衝擊能力強、穩定可靠、壽命長等優點；

4、位移測量：采用進口光電編碼器、精度高、穩定可靠；

5、變形測量：采用高精度應變式引伸計精度高、穩定經濟實用；

6、自動夾持：采用獨立的液壓夾緊裝置，自動夾緊，夾持可靠，安全性高；

7、多重保護：具有軟件和硬件雙重保護，活塞行程機械和電氣雙重保護，超過負荷的2～10%時，自動實現安全保護；

8、自動校準：負荷、變形、位移自動校準；

9、試驗結果求取：可根據用戶要求自動求取，ReH、ReL、Fm、Rp0.2、Rt0.5、Rm、E等試驗結果；

10、試驗數據以數據庫化管理：試驗機軟件采用Access數據庫進行管理；

11、預留數據接口，可直接與網絡連接，實現資源共享；

12、多種控製方式：力、位移、變形三閉環、多步程控包括金屬拉伸試驗、專業用戶“控製程序編輯器”軟件，用戶可以根據實際需要，靈活定製特定的控製程序。

伺服式萬能試驗機主要技術指標：

型號規格：AW-300、AW-600、AW-1000；

試驗力：300、600、1000；

試驗力測量範圍：1%-100%；

全程不分檔試驗力示值相對誤差：優於示值的±1%或0.5%；

位移測量分辨率：0.01mm；

變形測量準確度：±0.5%FS；

應力速率控製範圍：1MP/S-60MP/S；

試驗應變速率調節範圍：0.00025/S-0.0025/S；

位移速率控製範圍：0.5mm/min-50mm/min；

圓試樣夾持直徑（mm）：φ10-φ32、φ13-φ40、φ13-φ60；

扁試樣夾持厚度：0-15、0-30、0-40；

扁試樣夾持寬度：70、80、120；

試驗空間拉伸：750、800、650壓縮：650、700、600；

上下壓盤尺寸：Φ130、Φ180、210×210；

彎曲試驗支輥間距：30-580、30-580、30-800；

活塞行程：250；

供電電源：380V±10%,50Hz；

工作環境：10℃~30℃，相對濕度≤80%；

外形尺寸（L×W×H）（mm）主機：905×580×2260、905×580×2325、1070×850×2530；

控製櫃：600×600×1165；

重量：2720、3000、4100。
